浙江嵊州市白云涂布廠瓦楞紙板機，交流分部傳動有7個傳動點，交流電機的功率分別為三臺18.5kW、二臺22kW、一臺30kW、一臺37kW。紙板機原傳動為電磁調速電機，電磁調速控制簡單，價錢便宜，但低速轉矩特性差，穩定性不高，效率低。

為提高紙板機的性能，并考慮節能，對其進行變頻調速改造。由于紙板機車速不高，用SB70G系列變頻器開環控制可滿足生產工藝要求。速度鏈采用主從控制方式，即網部作為主給定，后面的壓榨跟蹤主控制器速度，烘干跟蹤壓榨速度，卷紙跟蹤烘干速度，紙機變頻控制系統圖如圖1所示。

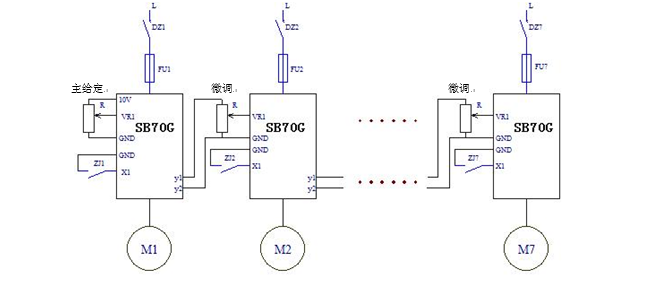

圖1  紙機變頻控制系統圖

本例中，變頻器的輸出端子y1、y2輸出4～20mA信號，該信號作為下級速度信號，電位器可作微調。調整某一級，這級之后的速度也跟著改變，這樣，不因?yàn)檎{(diào)整而使后面的速比發生變化引起新的不同步。

變頻器在紙機生產上外圍無需加任何同步控制器，很容易實現同步調速，且故障少，使用方便。經過變頻改造，去掉了效率較低的電磁調速，節能效益十分顯著，得到了用戶的高度評價。
