一、產品概述

LSD 100系列智能型電機軟起動器是新開發的基于電力電子技術、微處理器技術及現代自動控制理論生產的具有當今國際先進水平的新型起動設備，該產品具有獨特智能的電子電路，能夠?qū)﹄姍C(jī)提供完美的控制與保護，同時能有效的限制異步電機的起動電壓，是星/三角轉換、自藕降壓、磁控降壓等降壓起動設備或直起的理想換代產品，避免出現類似于傳統方式起動電機而引起的機型與電氣沖擊等問題，可廣泛應用于風機、水泵、輸送類及壓縮機等重載設備。

二、技術特點

l  控制精度高效

采用TI公司高性能電機專用信號數字處理器DSP芯片控制，速度快、精度高、抗干擾能力強。

l  獨特查詢方式

參數設定菜單采用樹形結構，便于參數查找修改。

l  動態故障記憶

最多可以記錄5次故障，便于查找故障原因。

l  集成先進的保護功能

具備過流、過熱、缺相、電機過載等綜合保護功能，全方位對電機及相關設備進行保護。

l  配置標準Modbus通訊協議

每臺設備配置標準Modbus通訊協議，以滿足用戶的不同控制需求。

l  全耐火材料

55KW及以下為全塑料結構，采用阻燃ABS材料加工而成，55KW以上功率段為采用優質冷軋鋼板加工而成，并且表面做噴塑處理，具備耐熱、抗腐蝕等特性。

l  全新的設計

緊湊的結構設計，方便安裝，易于使用，且端子均為插拔式結構，方便接線。

l  可外引面板

可通過機身接口將面板引至設備操作面進線操作，可滿足任意現場的使用條件。

l  界面

設備提供LCD或LED面板顯示，多種的界面選擇為用戶提供不同的操作體驗。

l  執行標準

按照GB14048.6-2016 和IEC60947-4-2:2011標準執行。

三、產品典型應用簡介

LSD100系列智能型電機軟啟動器廣泛應用于電力、冶金、石油、石化、礦山、化工、建筑、建材、市政、軍工、輕工、紡織印染、造紙制藥等多個行業領域。

水泵----利用軟停車功能，停止時緩解泵的水錘現象，節省系統維護費用。球磨機—利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量，即節省時間，又節省開支。風機—減少皮帶磨損和機械沖擊，節省了維修的費用。壓縮機—利用限流，實現了平滑起動，減少電動機發熱，延長使用壽命。皮帶運輸機—通過軟啟動器實現平滑漸進的啟動過程，避免產品移位和液體溢出。

四、技術指標

l  主回路工作電壓：AC380（-15%~+10%）；

l  主回路工作電流：40A~640A；主回路頻率：50Hz（±2%）；

l  控制回路電壓：  AC110V~240V（0.1A）；

l  軟啟動上升時間：1~120S；

l  軟停車時間：0~60S；

l  限流倍數：1.5~5.0Ie；

l  初始電壓：25%~80%Ue；

l  冷卻方式：自然冷卻；

l  通訊方式：RS485串行通信；

l  啟動次數≤8次/小時

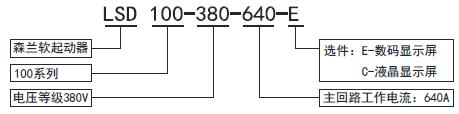

五、型號說明

LSD100系列軟起動器額定值如下表：

六、通用技術規范
